制冷機組的安裝方法

1.基礎檢查驗收

會同土建、監理和建設單位共同對基礎質量進行檢查，確認合格后進行中間交接，檢查內容主要包括外形尺寸、平面的水平度、中心線、標高、地腳螺栓孔的深度和間距、埋設件等。

2.就位找平

根據施工圖紙按照建筑物的定位軸線彈出設備基礎的縱橫向中心線，利用鏟車、人字扒桿將設備吊至設備基礎上進行就位。應注意設備管口方向應符合設計要求，將設備的水平度調整到接近要求的程度。利用平墊鐵或斜墊鐵對設備進行初平，墊鐵的放置位置和數量符合設備安裝要求。

（1）設備初平合格后，應對地腳螺栓孔進行二次灌漿，所用的細石混凝土或水泥砂漿的等級應比基礎強度等級高1～2級。灌漿前應清理孔內的污物、泥土等雜物。每個孔洞灌漿必須一次完成，分層搗實，并保持螺栓處于垂直狀態。待其強度達到70％以上時，方能擰緊地腳螺栓。

（2）設備精平后應及時點焊墊鐵，設備底座與基礎表面間的空隙應用混凝土填滿，并將墊鐵埋在混凝土內，灌漿層上表面應略有坡度，以防油、水流入底座，抹面砂漿應密實、表面光滑美觀。

（3）利用水平儀鉛垂線法在汽缸加工面、底座或底座平面的加工面上測量，對設備進行精平，使機身縱、橫向水平度的允許偏差為1‰，并應符合設備技術文件的規定。

拆卸和清洗

（1）有油封的制冷壓縮機，如在設備技術文件規定的期限內，且外觀良好、無損壞和銹蝕時，僅拆洗缸蓋、活塞、汽缸內壁、吸排氣閥及曲軸箱等，并檢查所有緊固件、油路是否通暢，更換曲軸箱內的潤滑油。用充有保護性氣體或制冷工質的機組，如在設備技術文件規定的期限內，充氣壓力無變化，且外觀完好，可不作壓縮機的內部清洗。

（2）準備拆卸清洗的場地應清潔，并具有防火設備。設備拆卸時，應按照順序進行，在每個零件上做好記號，防止組裝時顛倒。

（3）用汽油進行清洗時，清洗后必須涂上一層機油，防止銹蝕。

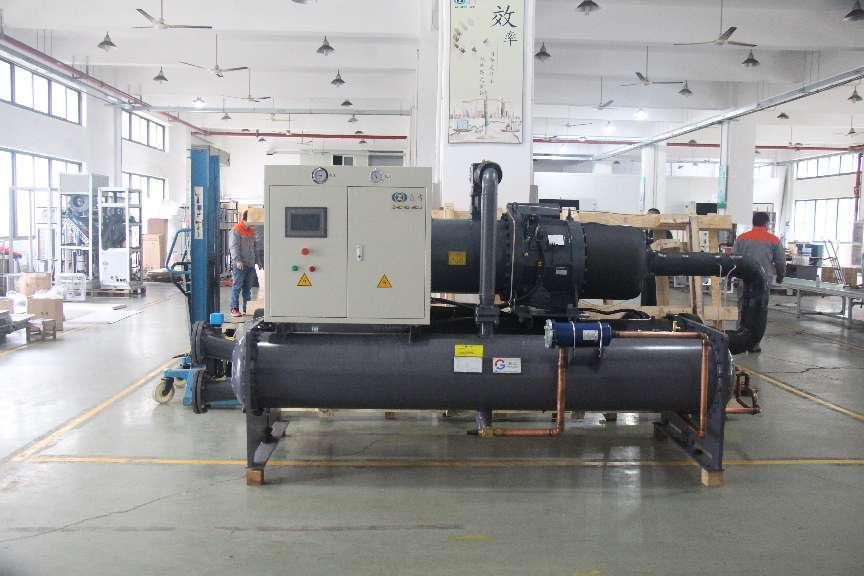

螺桿式制冷機組

（1）螺桿式制冷機組的基礎檢查、就位找平初平的方法同活塞式制冷機組，機組安裝的縱向和橫向水平偏差均不應大于1‰，并應在底座或底座平行的加工面上測量。

（2）松開電動機與壓縮機間的聯軸器，點動電動機，檢查電動機的轉動方向是否符合壓縮機要求。

（3）地腳螺栓孔的灌漿強度達到要求后，對設備精平，利用百分表在聯軸器的端面和圓周上進行測量、找正，其允許偏差應符合設備技術文件的規定。

離心式制冷機組

（1）離心式制冷機組的安裝方法與活塞制冷機組基本相同，機組安裝的縱向和橫向水平偏差不應大于1‰，并應在底座或底座平行的加工面上測量。

（2）機組吊裝時，鋼絲繩要設在蒸發器和冷凝器的筒體外側，不要使鋼絲繩在儀表盤、管路上受力。鋼絲繩與設備的接觸點應墊木板。

（3）機組在連接壓縮機進氣管前，應從吸氣口觀察葉片和執行機構、葉片開度與指示位置，按設備技術文件的要求調整一致并定位，最后連接電動執行機構。

（4）安裝時設備基礎底板應平整，底座安裝應設置隔振器，隔振器的壓縮量應一致。
溴化鋰吸收式制冷機組

（1）安裝前，設備充注的保護氣體壓力應符合設備技術文件規定的出廠壓力。

（2）機組在房間內布置時，應在機組周圍留出可進行保養作業的空間。多臺機組布置時，兩機組間的距離應保持在1.5～2m。

（3）制冷機組就位后，初平及精平方法與活塞式制冷機組基本相同。

（4）機組安裝的縱向和橫向水平偏差均不應大于1‰，并應按設備技術文件規定的基準面上測量。水平偏差的測量可采用U形管法或其他方法。燃油或燃氣直燃型溴化鋰制冷機組及附屬設備的安裝還應符合《高層民用建筑設計防火規范》（GB 50045—1995）的相關要求。
模塊式冷水機組

（1）設備基礎平面的水平度、外形尺寸應滿足設備安裝技術文件的要求。設備安裝時，在基礎上墊以橡膠減振器塊，并對設備進行找平找正，使模塊式冷水機組的縱橫向水平度偏差不超過1‰。

（2）多臺模塊式冷水機組并聯組合時，應在基礎上增加型鋼底座，并將機組牢固地固定在底座上。連接后的模塊機組外殼應保持完好無損、表面應平整，并連接成統一整體。

（3）模塊式冷水機組的進、出水管連接位置應正確，嚴密不漏。

（4）風冷模塊式冷水機組的周圍應按設備技術文件要求留有一定的通風空間。

8.大、中型熱泵機組

（1）空氣源熱泵機組周圍應按設備不同留有一定的通風空間。

（2）機組應設置隔振器，并有定位措施，防止設備運行發生位移，損害設備接口及連接的管道。

（3）機組供、回水管側應留有1～1.5m的檢修距離。

9.附屬設備

（1）制冷系統的附屬設備如冷凝器、貯液器、油分離器、中間冷卻器、集油器、空氣分離器、蒸發器和制冷劑泵等就位前，應檢查管口的方向與位置、地腳螺栓孔與基礎的位置，并應符合設計要求。

（2）附屬設備的安裝除應符合設計和設備技術文件規定外，尚應符合下列要求。

①附屬設備的安裝，應進行氣密性試驗及單體吹掃；氣密性試驗壓力應符合設計和設備技術文件的規定。

②臥式設備的安裝水平偏差和立式設備的鉛垂度偏差均不宜大于1‰。

③當安裝帶有集油器的設備時，集油器的一端應稍低。

④洗滌式油分離器的進液口的標高宜比冷凝器的出液口標高低。

⑤當安裝低溫設備時，設備的支撐和與其他設備接觸處應增設墊木，墊木應預先進行防腐處理，墊木的厚度不應小于絕熱層的厚度。
