風冷冷水機，水冷冷水機介紹
一、風冷式冷水機介紹

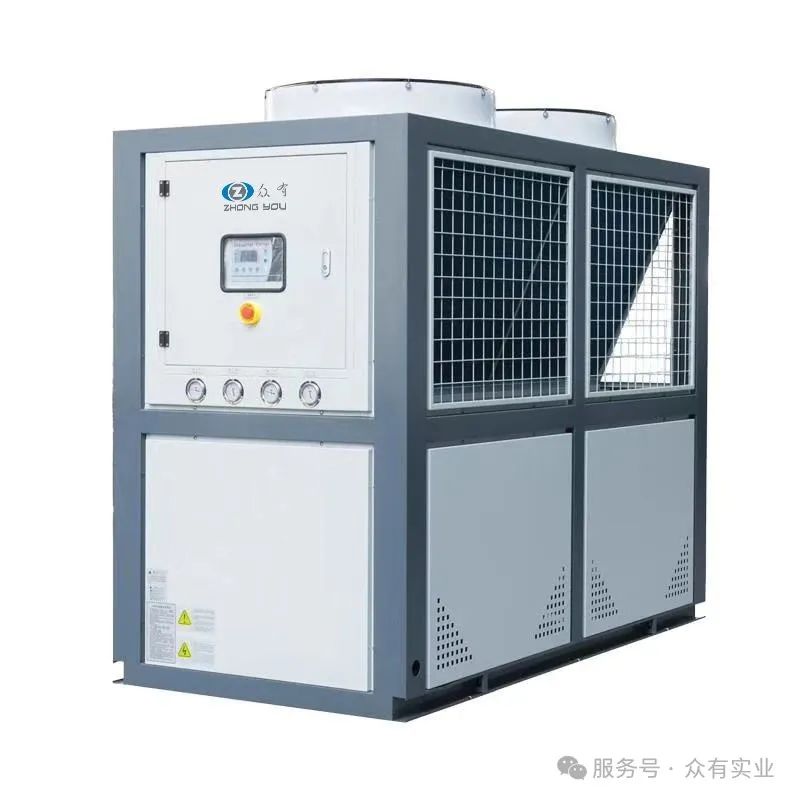

風冷式冷水機：冷水機類型的一種，將常溫的水通過冷水機的壓縮機制冷到一定的溫度以強化冷卻模具或機器，作為單機使用，散熱裝置為內置之風扇，主要有三個相互聯系的系統：制冷劑循環系統、水循環系統、電器自控系統。
制冷劑循環系統：
蒸發器中的液態制冷劑吸收水中的熱量并開始蒸發，最終制冷劑與水之間形成一定的溫度差，液態制冷劑亦完全蒸發變為氣態，后被壓縮機吸入并壓縮(壓力和溫度增加)，氣態制冷劑通過冷凝器吸收熱量，凝結成液體。通過膨脹閥(或毛細管)節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。
水循環系統：
水泵負責將水從水箱抽出泵到用戶需冷卻的設備，冷凍水將熱量帶走后溫度升高，再回到冷凍水箱中。
電器自控系統：
包括電源部分和自動控制部分。電源部分是通過接觸器，對壓縮機、風扇、水泵等供應電源。自動控制部分包括溫控器、壓力保護、延時器、繼電器、過載保護等相互組合達到根椐水溫自動啟停，保護等功能。
熱力膨脹閥按其平衡方式可分為內平衡式和外平衡式兩種：
內平衡式：其膜片下部的壓力反饋直接來源于膨脹閥自身節流后的壓力，適用于蒸發器兩端壓差不大的場合。
外平衡式：能夠感應蒸發器出口的實際壓力，適用于蒸發器壓降較大的系統，能更精確地控制制冷劑流量。
二、風冷式冷水機的特點
風冷冷水機組都可以用在小系統上，大機組絕大部分都是水冷的。水冷初投資主機是比風冷的少。
風冷冷水機組采用空氣冷卻方式，省去了冷卻水系統所必不可少的冷卻塔、冷卻水泵和管道系統，避免水質過差地區造成冷凝器結垢、水管堵塞，還節約了水資源，是冷水空調設備產品中，保養維修最經濟、簡單的機種。
風冷冷水機組比水冷冷水機組一次性投資要稍高，維修保養費用約為水冷式或鍋爐的要低。風冷冷水機組的噪音和體積較水冷的大，只能安裝在室外。水冷機組大多安裝在地下室內。
風冷式冷水機的產品特點：
1、機組壓縮機選用渦旋式全密閉壓縮機及電控元件；
2、配備各類安全保護裝置，性能穩定運行狀況一目了然;
3、機型有采用單壓縮機或多壓縮機組合制冷系統；
4、整機外殼箱體式結構，需冷卻塔及冷卻水泵，安裝維護簡單方便;
三、冷水機制冷系統基本組成：
冷凝器：在制冷過程中冷凝器起著輸出熱能并使制冷劑得以冷凝的作用。從制冷壓縮機排出的高壓過熱蒸氣進入冷凝器后，將其在工作過程吸收的全部熱量，其中包括從蒸發器和制冷壓縮機中以及在管道內所吸收的熱量都傳遞給周圍介質(水或空氣)帶走;制冷劑高壓過熱蒸氣重新凝結成液體。(根據冷卻介質和冷卻方式的不同，冷凝器可分為三類：水冷式冷凝器、風冷式冷凝器、蒸發式冷凝器。
貯液器：貯液器安裝在冷凝器之后，與冷凝器的排液管是直接連通的。冷凝器的制冷劑液體應暢通無阻地流入貯液器內，這樣就可以充分利用冷凝器的冷卻面積。另一方面，當蒸發器的熱負荷變化時，制冷劑液體的需要量也隨之變化，那時，貯液器便起到調劑和貯存制冷劑的作用。對于小型冷水機制冷裝置系統，往往不裝貯液器，而是利用冷凝器來調劑和貯存制冷劑。
干燥過濾器：在冷水機制冷循環中必須預防水分和污物(油污、鐵屑、銅屑)等進入，水分的來源主要是新添加的制冷劑和潤滑油所含的微量水份，或由于檢修系統時空氣進入而帶來的水分。如果系統中的水分未排除干凈，當制冷劑通過節流閥(熱力膨脹閥或毛細管)時，因壓力及溫度的下降有時水分會凝固成冰，使通道阻塞，影響制冷裝置的正常運作。因此，在冷水機制冷系統中必須安裝干燥過濾器。
蒸發器：蒸發器是依靠制冷劑液體的蒸發(實際上是沸騰)來吸收被冷卻介質熱量的換熱設備。它在制冷系統中的功能是吸收熱量(或稱輸出冷量)。為了保證蒸發過程能穩定持久的進行，必須不斷的用制冷壓縮機將蒸發的氣體抽走，以保持一定的蒸發壓力。

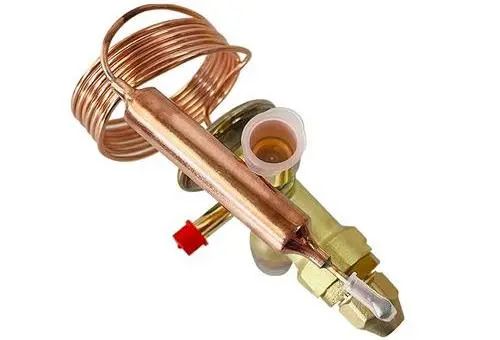

熱力膨脹閥：熱力膨脹閥在冷水機制冷系統中既是流量的調節閥，又是制冷設備中的節流閥，它在制冷設備中安裝在干燥過濾器和蒸發器之間，它的感溫包是包扎在蒸發器的出口處。其主要作用是使高壓常溫的制冷劑液體在流經熱力膨脹閥時節流降壓，變為低溫低壓制冷劑濕蒸氣(大部分是液體，小部分是蒸汽)進入蒸發器，在蒸發器內汽化吸熱，而達到制冷降溫的目的。
制冷劑：在現代工業中使用的大多數工業冷水機均使用R22或R12作為制冷劑。制冷劑是制冷系統里的流動工質，它的主要作用是攜帶熱量，并在狀態變化時實現吸熱和放熱。
四、水冷冷水機與風冷冷水機組的區別

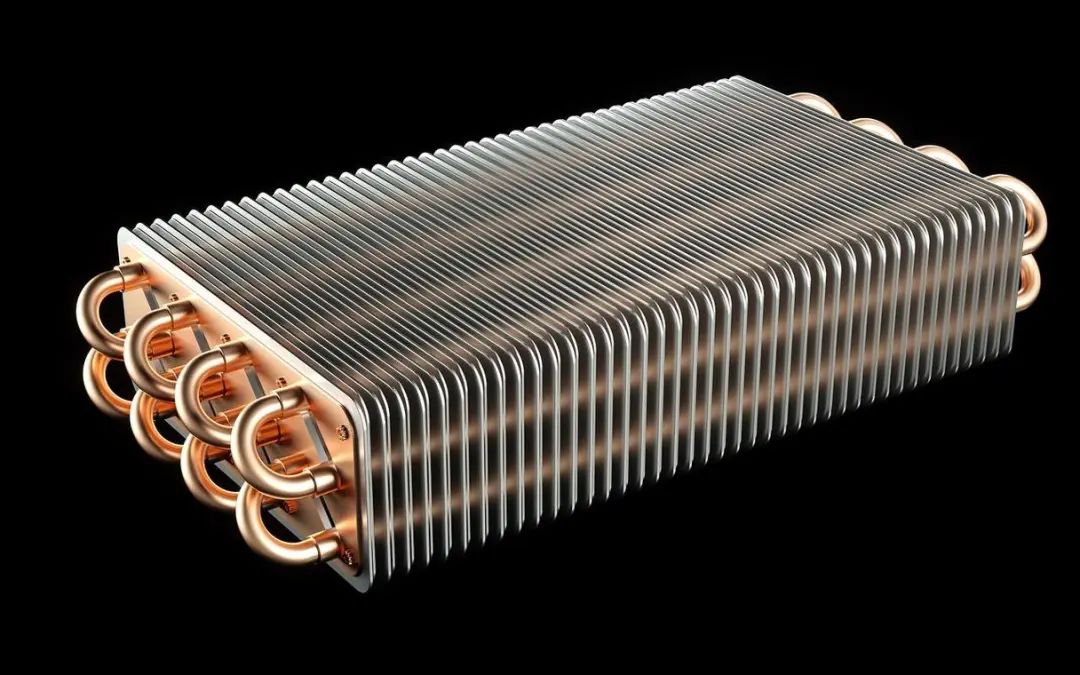

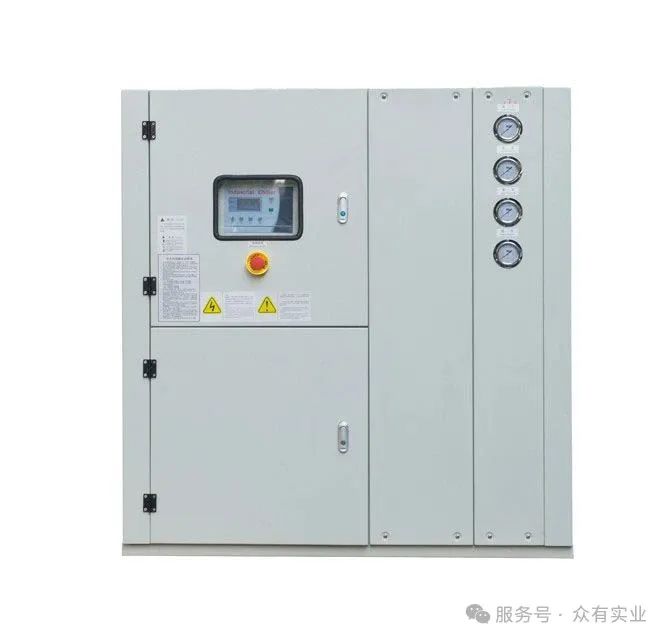

工業冷水機分為水冷式工業冷水機和風冷式工業冷水機，他們兩者的區別主要在于冷凝器的不同。水冷冷水機的冷凝器主要通過循環冷卻水來帶走熱量，因此水冷冷水機的冷凝器也通常稱為水炮。與水冷式不同，風冷式工業冷水機采用風扇做為散熱。通常采用翅片式的冷凝器，翅片其實是指鋁片，即將需要換熱的部位采用外部安裝鋁片，以達到高效散熱，再通過強力風扇將熱氣抽出。
所以當車間溫度較高時，風冷式冷水機除本身會受到影響外(冷凝器溫度過高會直接導致工業冷水機高壓報警，制冷能力下降)，對車間溫度也會有直接影響。水冷式冷水機的優點顯而易見。水冷式工業冷水機需要冷卻水塔循環冷卻水來降溫，因此要使用水冷冷水機需要安裝冷卻水塔、冷卻水循環水泵、管道，較為繁瑣。相比較風冷式工業冷水機，可方便移動相形見絀。但大多數情況下的工廠都是已經有配備冷卻水循環系統的。
五、制冷原理
風冷冷水機和水冷冷水機用于戶外安裝和操作。風冷機是直接由空氣被機械地傳閱，機器的冷凝盤管，直接驅逐熱量大氣空氣冷卻。冷卻機相似，只是它們在實施冷凝器線圈的水霧，以幫助冷凝器冷卻，使機冷卻機比傳統的空氣效率。沒有遠程冷卻塔通常需要與包裝冷卻的空氣或制冷機這些類型。
水冷式間接冷卻在電鍍行業的制冷原理：冷卻塔底盆里的水通過水泵輸送到冷水機的冷凝器，對冷凝器進行降溫。再流回冷卻塔內噴淋而下時通過冷卻塔頂上的風扇對水進行了降溫，再流回冷卻塔底盆，就這樣周而復始的運行。冷凝器散熱同時里面的冷媒液化，再流入水箱內的蒸發器進行蒸發，而蒸發時要吸收熱量，從而就對水箱里的水進行了降溫，降溫后的水通過水泵輸送到熱交換器(中間隔開、一邊水、一邊硫酸)，再通過熱傳遞的過程就對硫酸進行了降溫，就這樣一個循環過程。此款產品其優勢在于安裝方便，使用壽命相對比直接冷凍的長，酸堿不易腐蝕冷水機。
水冷式直接冷卻制冷的原理：冷卻塔底盆的水通過水泵輸送到冷水機的冷凝器對冷凝器進行降溫，再流回冷卻塔內噴淋而下時通過冷卻塔頂上的風扇對水進行了降溫后流回冷卻塔底盆，就這樣周而復始的運行。冷凝器散熱同時里面的冷媒液化，再流入蒸發器進行蒸發，而蒸發時要吸收熱量，從而就對蒸發器里的硫酸(槽液)進行了降溫，降溫后的硫酸通過水泵輸送到電鍍(氧化)槽，就這樣一個循環過程。
冷水機直接冷凍與間接冷凍是有相同之使用效果，但很明顯直接冷凍式冷水機沒有間接冷凍式冷水機安全，并且前者設備易腐蝕，壽命相比來講較短。直接冷凍式設備價格略占優勢，但兩者相比使用壽命長短來計算，間接冷凍式冷水機較長于直接冷凍冷水機，可由此計算出間接冷凍式冷水機的價值所在。這也是環保節能型冷水機的發展趨勢之一。
六、冷水機組的四個特點
風冷式冷水機的COP效率低些，2.6-3.3左右，使用的建筑面積一般不大于 1W平米，但可以制冷也可以制熱，一般的商場，和小面積商用建筑，還有辦 公樓用比較劃算。
水冷式冷水機的COP一般比較高，4-5.5左右，適于大型的建筑，以及一些 工藝冷卻上。原理上只是冷凝器不同，風冷式冷水機是通過風扇冷卻冷凝器中的冷媒，水冷式冷水機是通過冷水帶走冷凝器中的熱，并通過冷卻塔散發到大氣中。
水冷式冷水機只能制冷，如要制熱需其它的加熱，如電加熱，蒸氣加熱， 或者熱水鍋爐。
