一、De、DN、D、d、Φ 的含義

一般來說，管子的直徑可分為外徑（De）、內徑（D）、公稱直徑（DN）。

1、DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。注意：這既不是外徑也不是內徑。

水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如 DN15、DN50）。

2、De主要是指管道外徑，PPR、PE 管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑×壁厚的形式，例De25×3。

3、D一般指管道內徑。

4、d混凝土管內直徑。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。

5、Φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm 的管材。對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如ф108×4，ф可省略。中國、ISO 和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑×壁厚。例如ф60.5×3.8。

6、DN為Nominal diameter意思是公稱直徑。

7、De為external diameter意思是外徑。

8、Dgdiametergong（漢語拼音“公”的聲母）這下你就明白了，Dg是國產貨，有中國特色的國產貨，現在都不用了。

二、管徑的表達方式

1、水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”（如 DN15、DN50）；在涉及壁厚的情況下也可以使用De來標注；拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：

DN20 De25X2.5mm

DN25 De32X3mm

DN32 De40X4mm

DN40 De50X4mm

等等……

2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示（如De108×4、De159×4.5等）；

對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如ф108×4，ф可省略。

3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；

4、塑料管材，管徑宜按產品標準的方法表示；通常塑料管是按照外徑表示，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。

5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

三、De、DN、d、ф 的各自表示范圍

1、De--PPR、PE 管、聚丙烯管外徑；

2、DN--聚氯乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑；

3、ф--無縫鋼管或有色金屬管道應標注“外徑×壁厚”，如：ф108X4。

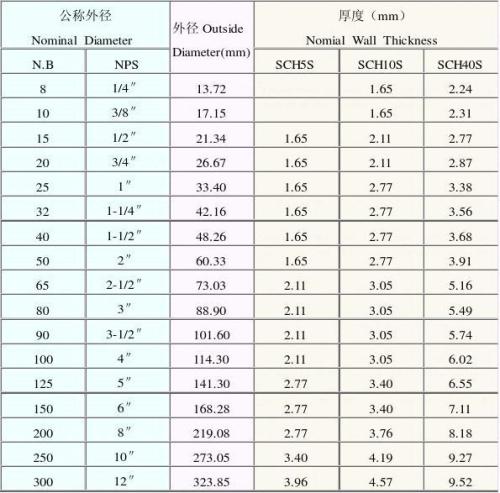

四、工程管徑對照表（常用）
